Conducteur d'aluminium BS183 Fil d'acier galvanisé 3 noyaux 4 noyaux pour ligne de transmission

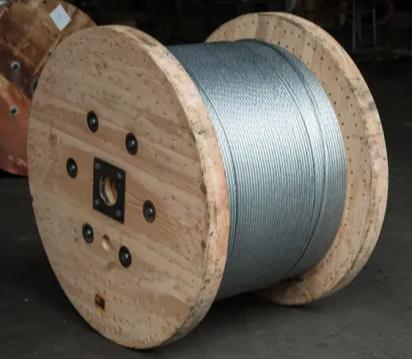

Fil d'acier galvanisé Fil d'acier galvanisé BS183
   Norme: BS 183

ProduitApplication du projet
Le fil d'acier galvanisé convient pour le noyau pour les ACSR et les attaches, les câbles de suspension et de communication, les lignes de transport aérien, les objets fixes et les dérives boulonnage et ainsi de suite

ProduitLa structure

Fil d'acier galvaniséJe vous en prie.00,6 mm à 4,78 mm
Charge de rupture minimale: classe 350-classe 1300.
Taille populaire: 7/14 GSW 7/12 GSW 7/10 SWG




Construction Nombre de fils/diamètre du fil	Diamètre approximatif du brin	Charge minimale de rupture du brin							Masse approximative
		Grade 350	Grade 480	Grade 700	Grade 850	Grade 1000	Grade 1150	Catégorie 1300
	mm	KN	KN	KN	KN	KN	KN	KN	Poids de l'appareil
3/1. Je vous en prie.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2. Je vous en prie.65	5.7	5.80	7.95	-	-	-	- Je ne sais pas.	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/4. Je vous en prie.00	8.6	13.20	18.10	- Je ne sais pas.	-	-	-	-	295
4/1.80	4,4	3.55	4.90	-	-	-	-		80
Quatre et demi.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3. Je vous en prie.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4. Je vous en prie.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1. Je vous en prie.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1. Je vous en prie.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2. Je vous en prie.65	7.2	9.65	13.25	19.30	- Je ne sais pas.		-	-	220
5/3. Je vous en prie.25	8.8	14.50	19.90	29.00	- Je ne sais pas.	-	-	-	320
5/4. Je vous en prie.00	10.8	22.00	30.15	43.95	-	-	-	-	490



Construction Nombre de fils/diamètre du fil	Diamètre approximatif du brin	Charge minimale de rupture du brin							Masse approximative
		Grade 350	Grade 480	Grade 700	Grade 850	Grade 1000	Grade 1150	Catégorie 1300
	mm	KN	KN	KN	KN	KN	KN	KN	Poids de l'appareil
7 sur 0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7 sur 0.71	2.1	0.97	1.33	1.94		2.75	3.19	3.60	28
7 sur 0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7 sur 0.90	2.7	1.55	2.14	3,10		4.45	5.12	5.80	35
7/1. Je vous en prie.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1. Je vous en prie.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1. Je vous en prie.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/1. Je vous en prie.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1. Je vous en prie.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2. Je vous en prie.00	6.0	7.70	10.55	15.40	-	22.00	25.30	38.60	170
7/2. Je vous en prie.36	7.1	10.70	14.70	21.40	-	30.60	3520	39.80	240
7/2. Je vous en prie.65	8.0	13.50	18.50	27.00		38.60	44.40	50.20	300
7/3. Je vous en prie.00	9,0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3. Je vous en prie.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3. Je vous en prie.25	9.8	20.30	27.85	40.65	-	58.05	66,80	75.50	460
7/3. Je vous en prie.65	11.0	25.60	35.15	51.25		73.25	84.20	95.20	570
7/4. Je vous en prie.00	12.0	30.90	42.20	61.60	-	88,00	101.0	114.0	690
7/4. Je vous en prie.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.0	780
7/4. Je vous en prie.75	14.0	43.40	59.45	86,80	-	124.0	142.7	161.3	970
19/1. Je vous en prie.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1. Je vous en prie.25	6.3	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1. Je vous en prie.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1. Je vous en prie.60	8.0	13.37	18.34	26.75	-	38.20	43.93	49.66	300
19/2. Je vous en prie.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2. Je vous en prie.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3. Je vous en prie.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3. Je vous en prie.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4. Je vous en prie.00	20.0	83.55	114.6	167.1	203.0	238.7	274,6	310.4	1870
19/4. Je vous en prie.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630

------ Notre caractéristique ------

1. Équipement importé avec équipe technique expérimentée

1. Système de certification complet

1. Système de production parfait

1. Système de service de vente parfait

Principaux produits: câbles d'alimentation de 220 kW et moins, câbles enduits de caoutchouc, câbles photovoltaïques, câbles photovoltaïques spéciaux, câbles de commande, câbles informatiques, câbles à brins en aluminium à noyau en acier,câbles pré-branchés, câbles écologiques sans halogène à basse tension, câbles miniers, isolation au fluorosilicone, câbles résistants aux températures élevées, câbles à écran, câbles pour équipements électriques de navires,câbles composites photoélectriques, câbles de remorquage à haute résistance, câbles pour les systèmes photovoltaïques, câbles pour les véhicules de transport ferroviaire à tension nominale CA de 3kv et moins, câbles réseau local, câbles d'onduleur,les câbles de radiofréquence , câbles de centrales nucléaires, câbles de machines portuaires, câbles isolés minéraux, câbles sous-marins et plus de 100 variétés

1.30 ans d'expérience en production
2.Certification des produits: UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL,etc.
3Le service OEM est disponible sur la base de l'autorisation officielle et légale.
4Un système de contrôle de qualité strict.
5Livraison rapide et retour d'information Temps de livraison plus rapide que nos concurrents.
6Excellente qualité à un prix raisonnable.
7.Un soutien technique solide (données techniques, dessins, etc.)
8Un service professionnel de travail d'équipe pour vous.
9- Le stock est disponible, l'échantillon gratuit est disponible.

Le fil d'acier galvanisé est couramment utilisé dans les lignes de transmission pour diverses applications.Voici quelques informations sur le fil d'acier galvanisé utilisé dans les lignes de transmission:

Couche galvanisée: le fil d'acier galvanisé est recouvert d'une couche de zinc pour le protéger de la corrosion.créer un revêtement durable et résistant à la corrosionCe revêtement contribue à prolonger la durée de vie du fil et à le protéger des facteurs environnementaux tels que l'humidité et le sel.

Résistance et durabilité: Le fil d'acier galvanisé est connu pour sa résistance à la traction élevée, ce qui le rend adapté aux lourdes charges et aux tensions rencontrées dans les lignes de transmission.Il assure la stabilité structurelle et peut résister aux contraintes mécaniques et aux tensions pendant l'installation et le fonctionnement.

Conductivité électrique: Bien que l'acier ne soit pas aussi conducteur que le cuivre ou l'aluminium, le fil d'acier galvanisé offre toujours une conductivité électrique acceptable pour certaines applications de lignes de transport.Le noyau en acier est généralement utilisé pour la résistance et le soutien, tandis que la conductivité électrique est principalement assurée par les conducteurs tels que l'aluminium ou le cuivre.
