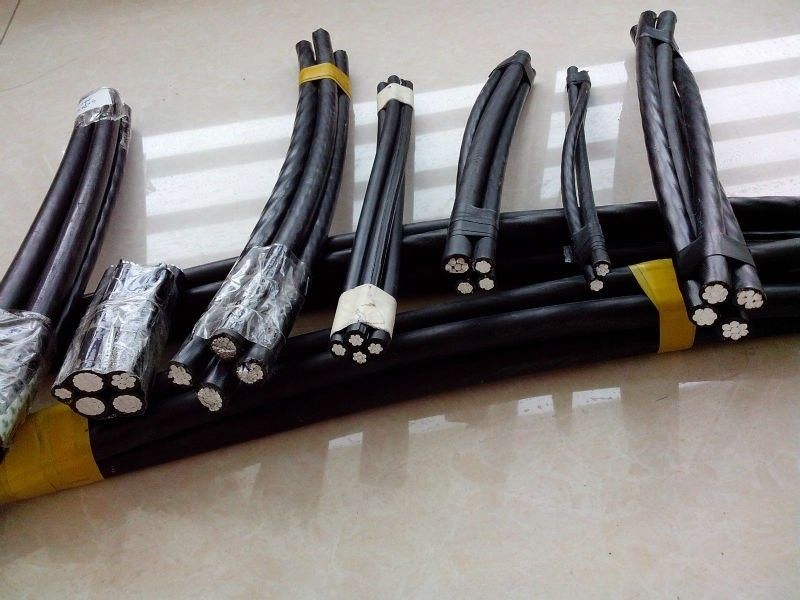

1kv câble ABC câble en aluminium conducteur XLPE câble aérien isolant

Introduction au projet

Le câble ABC est utilisé pour la ligne aérienne de transmission basse tension (1500V). La ligne de phase est un conducteur en aluminium, isolée PE ou XLPE, le nombre de lignes de phase sera de deux, trois ou quatre,La ligne neutre est un conducteur en aluminium., il peut être conducteur nu ou avec PE ou XLPE isolé

Les spécifications

Norme: Norme nationale CEI et ASTM

Voltage nominal: 0,6/1KV, 11KV et 33KV


Construction
Conducteur de phase: en aluminium (AAC)

Conducteur neutre: en aluminium (AAC), en alliage d'aluminium (AAAC), conducteur en aluminium renforcé d'acier (ACSR)

Isolement: XLPE ou PE

Application: Les câbles sont conçus pour les lignes électriques aériennes et les câbles d'entrée de pièce avec une tension allant jusqu'à 0,6/1KV.

Uesd pour l'application de services aériens tels que l'éclairage de rue, l'éclairage extérieur et le service temporaire pour la construction, ce qui améliore la sécurité et la fiabilité des filets électrifiés.

1 Type

Décharge de service double, décharge de service triple, décharge de service quadruple

une chute de service duplex

Applications:Pour fournir un service aérien de 120 volts pour un service temporaire sur les chantiers de construction, l'éclairage extérieur ou de rue.

   b Triplex Service Drop

Applications:Pour fournir de l'électricité depuis les lignes d'électricité jusqu'à la tête d'air du consommateur.Pour fonctionner à 600 volts ou moins ((phase à phase)) à une température du conducteur de 75 maximum pour l'isolation PE ou de 90 maximum pour l'isolation XLPE .

c Déclin du service quadruple

Applications:Utilisé pour fournir de l' énergie en 3 phases, généralement à partir d' un transformateur monté sur un poteau, à la tête de service de l' appareil où est réalisé le raccordement au câble d' entrée de service.À utiliser à des tensions de 600 volts ou moins entre phases et à une température du conducteur n'excédant pas 75 pour les conducteurs isolés PE ou 90 pour les conducteurs isolés XLPE.

2 Construction

une construction de conducteur de phase:Le conducteur de phase est un alliage d'aluminium 1350-H19 à traction dure, comprimé à chaînons concentriques.

b Construction de conducteurs neutres
Les ensembles de câbles sont disponibles avec les conducteurs neutres suivants:

Conducteurs en aluminium, revêtus d'acier renforcé (ACSR), à filières concentriques

Alliage d'aluminium 1350-H19, tiré à la dure, à brins concentriques

Alliage d'aluminium 6201-T81, à brins concentriques

c Matériau d'isolation
L'isolation standard du conducteur de phase est le polyéthylène noir à faible densité (XLPE)

Une isolation linéaire noire en polyéthylène de basse densité (PBLD) à température nominale de 75 °C est également disponible sur demande.



Principaux produits: câbles d'alimentation de 220 kW et moins, câbles enduits de caoutchouc, câbles photovoltaïques, câbles photovoltaïques spéciaux, câbles de commande, câbles informatiques, câbles à brins en aluminium à noyau en acier,câbles pré-branchés, câbles écologiques sans halogène à basse tension, câbles miniers, isolation au fluorosilicone, câbles résistants aux températures élevées, câbles à écran, câbles pour équipements électriques de navires,câbles composites photoélectriques, câbles de remorquage à haute résistance, câbles pour les systèmes photovoltaïques, câbles pour les véhicules de transport ferroviaire à tension nominale CA de 3kv et moins, câbles réseau local, câbles d'onduleur,les câbles de radiofréquence , câbles de centrales nucléaires, câbles de machines portuaires, câbles isolés minéraux, câbles sous-marins et plus de 100 variétés

Questions fréquentes

Q1: Quand puis-je obtenir le prix?
Nous citons habituellement dans les 12 heures après avoir reçu votre demande. Si vous êtes très urgent pour obtenir le prix, s'il vous plaît appelez-nous ou dites-nous dans votre e-mail afin que nous considérerons votre demande de priorité.
Q2: Comment puis-je obtenir un échantillon pour vérifier votre qualité?
Après confirmation du prix, vous pouvez demander des échantillons pour vérifier notre qualité. L'échantillon est gratuit, mais le fret doit être payé.
Q3: Combien de temps puis-je attendre pour obtenir l'échantillon?
Après avoir payé le fret et nous avoir envoyé les fichiers confirmés, les échantillons seront prêts à être livrés dans 3-7 jours.
Les échantillons vous seront envoyés par express et arriveront dans 3 ~ 5 jours.
Q4: Qu'en est-il du délai de production en série?
Honnêtement, ça dépend de la quantité de commande et de la saison où vous passez la commande.nous vous suggérons de commencer votre enquête deux mois avant la date à laquelle vous souhaitez obtenir les produits dans votre pays.

Le câble à bande d'isolation aérienne XLPE à conducteur en aluminium de 1 kV est un type spécifique de câble de distribution d'énergie aérienne conçu pour des tensions nominales allant jusqu'à 1 kilovolt (1 kV).Voici les caractéristiques clés de ce câble:

Conducteur en aluminium: Les conducteurs de ce câble sont en aluminium et présentent des avantages tels qu'une construction légère, une bonne conductivité électrique et une résistance à la corrosion..Ils sont couramment utilisés dans les systèmes aériens de distribution d'énergie en raison de leur rentabilité et de leur aptitude à la transmission à longue distance.

Isolation XLPE: XLPE (polyéthylène croisé) est le matériau d'isolation utilisé pour les conducteurs.comprenant une résistance diélectrique élevée et une faible perte de puissanceIl offre également une résistance à l'humidité, aux produits chimiques et aux rayons UV, assurant une bonne isolation et protection des conducteurs.
