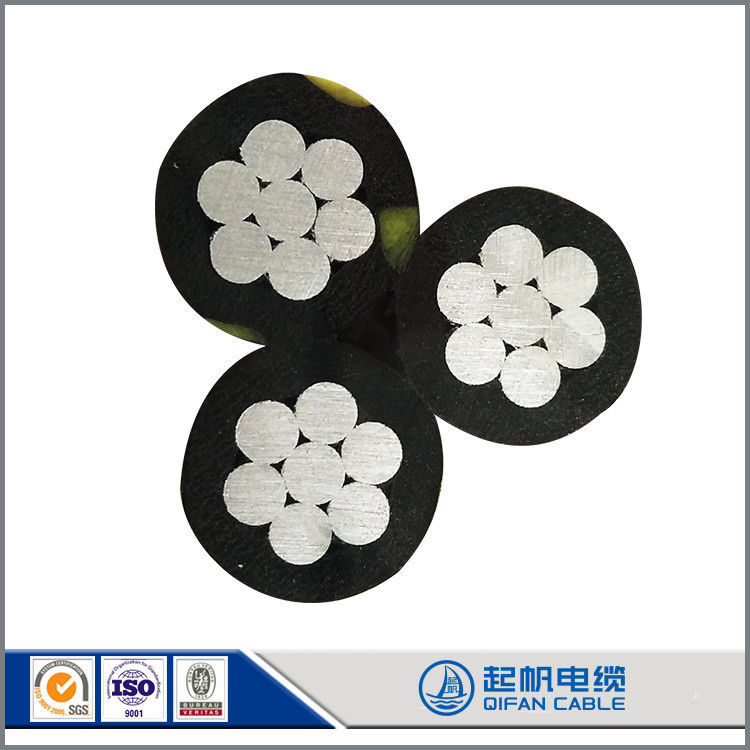

0.6/1kV câble aérien ABC basse tension
Introduction au projet
Le câble ABC est utilisé pour la ligne aérienne de transmission basse tension (1500V). La ligne de phase est un conducteur en aluminium, isolée PE ou XLPE, le nombre de lignes de phase sera de deux, trois ou quatre,La ligne neutre est un conducteur en aluminium., il peut être conducteur nu ou avec PE ou XLPE isolé
Les spécifications
Norme: Norme nationale CEI et ASTM
Voltage nominal: 0,6/1KV, 11KV et 33KV
Construction
Conducteur de phase: en aluminium (AAC)
Conducteur neutre: en aluminium (AAC), en alliage d'aluminium (AAAC), conducteur en aluminium renforcé d'acier (ACSR)
Isolement: XLPE ou PE
Application: Les câbles sont conçus pour les lignes électriques aériennes et les câbles d'entrée de pièce avec une tension allant jusqu'à 0,6/1KV.
Uesd pour l'application de services aériens tels que l'éclairage de rue, l'éclairage extérieur et le service temporaire pour la construction, ce qui améliore la sécurité et la fiabilité des filets électrifiés.
1 Type
Décharge de service double, décharge de service triple, décharge de service quadruple
une chute de service duplex
Applications:Pour fournir un service aérien de 120 volts pour un service temporaire sur les chantiers de construction, l'éclairage extérieur ou de rue.
b Triplex Service Drop
Applications:Pour fournir de l'électricité depuis les lignes d'électricité jusqu'à la tête d'air du consommateur.Pour fonctionner à 600 volts ou moins ((phase à phase)) à une température du conducteur de 75 maximum pour l'isolation PE ou de 90 maximum pour l'isolation XLPE .
c Déclin du service quadruple
Applications:Utilisé pour fournir de l' énergie en 3 phases, généralement à partir d' un transformateur monté sur un poteau, à la tête de service de l' appareil où est réalisé le raccordement au câble d' entrée de service.À utiliser à des tensions de 600 volts ou moins entre phases et à une température du conducteur n'excédant pas 75 pour les conducteurs isolés PE ou 90 pour les conducteurs isolés XLPE.
2 Construction
une construction de conducteur de phase:Le conducteur de phase est un alliage d'aluminium 1350-H19 à traction dure, comprimé à chaînons concentriques.
b Construction de conducteurs neutres
Les ensembles de câbles sont disponibles avec les conducteurs neutres suivants:
Conducteurs en aluminium, revêtus d'acier renforcé (ACSR), à filières concentriques
Alliage d'aluminium 1350-H19, tiré à la dure, à brins concentriques
Alliage d'aluminium 6201-T81, à brins concentriques
c Matériau d'isolation
L'isolation standard du conducteur de phase est le polyéthylène noir à faible densité (XLPE)
Une isolation linéaire noire en polyéthylène de basse densité (PBLD) à température nominale de 75 °C est également disponible sur demande.
| Conducteur de phase |
| Surface nominale de la section transversale |
Je vous en prie. |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Nombre de cœurs |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Les racines/diamètre du conducteur de phase |
|
7/1. Je vous en prie.35 |
7/1. Je vous en prie.7 |
7/2. Je vous en prie.14 |
7/2. Je vous en prie.54 |
7/3. Je vous en prie.0 |
19/2. Je vous en prie.16 |
19/2. Je vous en prie.54 |
19/2. Je vous en prie.86 |
| Diamètre approximatif du conducteur compacté |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Épaisseur nominale de l'isolation |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diamètre du noyau de phase |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Résistance maximale de courant continu à 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Poids approximatif du noyau de phase |
Poids de l'appareil |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Conducteur de messagerie |
| Surface nominale de la section transversale |
Je vous en prie. |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Nombre de cœurs |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Les racines/diamètre du conducteur de phase |
|
7/1. Je vous en prie.35 |
7/1. Je vous en prie.7 |
7/2. Je vous en prie.14 |
7/2. Je vous en prie.54 |
7/3. Je vous en prie.0 |
19/2. Je vous en prie.16 |
19/2. Je vous en prie.52 |
19/2. Je vous en prie.82 |
| Diamètre approximatif du noyau du messager |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Résistance maximale de courant continu à 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Poids approximatif du noyau du messager |
Poids de l'appareil |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Charge de rupture |
Nom du produit |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Le câble complet |
| Diamètre approximatif |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Poids approximatif |
Poids de l'appareil |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Longueur de l'emballage |
M/Tambour |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------ Notre caractéristique ------
- Équipement importé avec équipe technique expérimentée
L'entreprise dispose de trois usines et de 3048 employés dont 206 ingénieurs.Les lignes VCV à 500 KV de Troster Allemagne et de Maillefer Finlande, machine à franges de Pourtier France, SKET Allemagne, Caballe Espagne, ligne de production 220KV et 35KV plus unité de mesure de l'excentricité en ligne SIKORA X - RAY 8000 d'Allemagne
- Système de certification complet
Qifan Cable a obtenu la certification ISO 9001, ISO 14001, OHSAS 18001. L'usine a été certifiée TUV, VDE, UL, CE, SAA, BS, etc.
- Système de production parfait
Les produits Qifan Cable couvrent les câbles électriques LV, MV, HV et EHV, ABC, ACSR/AAC, AAAC, ACAR, OPGW, câbles sous-marins, câbles de commande, câbles d'instrumentation, câbles de construction,câble en caoutchouc soupleLe câble à incendie, le câble renouvelable, le câble solaire, le câble industriel, le câble LAN, le câble coaxial, etc.
- Système de service de vente parfait
Qifan Cable peut offrir le service OEM/ODM, plusieurs produits, équipe d'ingénieurs spécialisés dans la vente à l'exportation, prix raisonnable, qualité fiable, service convivial.
Principaux produits: câbles d'alimentation de 220 kW et moins, câbles enduits de caoutchouc, câbles photovoltaïques, câbles photovoltaïques spéciaux, câbles de commande, câbles informatiques, câbles à brins en aluminium à noyau en acier,câbles pré-branchés, câbles écologiques sans halogène à basse tension, câbles miniers, isolation au fluorosilicone, câbles résistants aux températures élevées, câbles à écran, câbles pour équipements électriques de navires,câbles composites photoélectriques, câbles de remorquage à haute résistance, câbles pour les systèmes photovoltaïques, câbles pour les véhicules de transport ferroviaire à tension nominale CA de 3kv et moins, câbles réseau local, câbles d'onduleur,les câbles de radiofréquence , câbles de centrales nucléaires, câbles de machines portuaires, câbles isolés minéraux, câbles sous-marins et plus de 100 variétés
Questions fréquentes
Q1: Quand puis-je obtenir le prix?
Nous citons habituellement dans les 12 heures après avoir reçu votre demande. Si vous êtes très urgent pour obtenir le prix, s'il vous plaît appelez-nous ou dites-nous dans votre e-mail afin que nous considérerons votre demande de priorité.
Q2: Comment puis-je obtenir un échantillon pour vérifier votre qualité?
Après confirmation du prix, vous pouvez demander des échantillons pour vérifier notre qualité. L'échantillon est gratuit, mais le fret doit être payé.
Q3: Combien de temps puis-je attendre pour obtenir l'échantillon?
Après avoir payé le fret et nous avoir envoyé les fichiers confirmés, les échantillons seront prêts à être livrés dans 3-7 jours.
Les échantillons vous seront envoyés par express et arriveront dans 3 ~ 5 jours.
Q4: Qu'en est-il du délai de production en série?
Honnêtement, ça dépend de la quantité de commande et de la saison où vous passez la commande.nous vous suggérons de commencer votre enquête deux mois avant la date à laquelle vous souhaitez obtenir les produits dans votre pays.
Le câble aérien de distribution aérienne (ABC) est un type de câble de distribution d'énergie conçu pour les installations aériennes.Il est couramment utilisé dans les réseaux de distribution d'électricité pour fournir de l'électricité aux résidences.Voici quelques caractéristiques clés et caractéristiques de ABC Cable:
Configuration: Le câble ABC est constitué de plusieurs conducteurs isolés reliés entre eux par un fil de messager neutre. Les conducteurs sont généralement en aluminium ou en cuivre,tandis que le fil messager est généralement en acier ou en alliage d'aluminiumLa configuration intégrée assure une résistance mécanique, réduit le risque de contact avec des conducteurs actifs et simplifie l'installation.
Isolement: Les conducteurs du câble ABC sont isolés pour assurer l'isolation électrique et protéger contre les facteurs environnementaux externes.L'isolation est généralement constituée de matériaux tels que le polyéthylène à liaison transversale (XLPE) ou le polyéthylène à haute densité (HDPE)Ces matériaux offrent d'excellentes propriétés électriques, durabilité et résistance à l'humidité, aux rayons UV et aux conditions météorologiques difficiles.
Le câble ABC est disponible dans différentes catégories de tension pour répondre à différentes applications.en fonction des exigences spécifiques du réseau de distribution électrique.
Avantages: Le câble ABC présente plusieurs avantages par rapport aux systèmes traditionnels à conducteur nu, notamment une réduction des pertes électriques, une sécurité améliorée due à l'isolation, des besoins d'entretien réduits,et une fiabilité accrue dans des conditions environnementales difficiles.
Installation: Le câble ABC est généralement installé sur des structures de support aérien telles que des poteaux ou des tours.comme plusieurs conducteurs peuvent être installés simultanémentEn outre, le fil de messager neutre fournit un support mécanique et réduit la dégradation des conducteurs.
Application: Le câble ABC est couramment utilisé pour la distribution d'électricité dans les zones résidentielles, les zones rurales et les endroits où l'installation aérienne est préférée.Il convient à la fois pour la distribution d'énergie à courte et longue distance, offrant des solutions rentables pour les réseaux électriques.
