0.6/1KV Basse tension Conducteur de cuivre aluminium PVC isolé Swa câble électrique blindé
Les normes
Le câble d'alimentation est fabriqué conformément à la norme IEC 60502-1:2004.
Il convient à la pose dans le câble d'alimentation avec une tension nominale de 0,6/1kv (U0/U) pour la transmission d'énergie.
Application du projet
Ils sont posés à l'intérieur, dans les tunnels et les tuyaux.
Capable de résister à une certaine traction de pose.
Incapable de résister à des forces mécaniques extérieures.
Il est interdit de poser un câble à un seul noyau dans des tuyaux magnétiques.
Caractéristique de l'opération
1.La température nominale maximale
Lorsque le câble est utilisé pendant une longue période, la température maximale de fonctionnement du noyau ne dépasse pas 90 °C.0C, et la température du conducteur ne doit pas dépasser 250 °C.0C à court-circuit pendant 5 secondes.
2.Exigence d'installation
L'installation des câbles n'est pas limitée par la différence d'altitude le long du parcours.La température ambiante ne doit pas être inférieure à 0 °C.0C pendant l'installation.Le rayon de flexion admissible du câble doit être conforme aux prescriptions suivantes:
Pour un seul noyau: 20 ((D+d) +/_ 5%
Pour le multi-cœur: 15 ((D+d) +/_ 5%
(D - diamètre extérieur réel du câble; d - diamètre extérieur réel du conducteur)
Les câbles à cœur unique utilisés dans les circuits CA ne doivent pas être blindés ou être blindés à partir de matériaux métalliques non magnétiques et ne doivent pas être posés dans des conduits magnétiques.
Fiche technique des câbles
| Numéro x mm2 |
Phases |
Neutre/Terre |
Enveloppe intérieure |
Armorés |
Enveloppe extérieure |
Poids du câble |
| Diamètre du conducteur en mm |
Épaisseur de l'extrémité maximale de l'étui en mm |
Diamètre du conducteur en mm |
Épaisseur de l'extrémité maximale de l'étui en mm |
Épaisseur en mm |
Diamètre du fil
mm |
Épaisseur de la gaine mm |
Diamètre complet en mm |
Le nombre d'heures de travail est le suivant:
Poids de l'appareil |
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
Poids de l'appareil |
| Quatre fois un.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 fois 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 fois 2,5 plus 1 fois 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 fois 4 plus 1 fois 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3 fois 50 plus 1 fois 25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3 fois 70 plus 1 fois 35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95 + 1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300 + 1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------ Notre caractéristique ------
1.Équipement importé avec une équipe technique expérimentée
L'entreprise dispose de trois usines et de 3048 employés dont 206 ingénieurs.Les lignes VCV à 500 KV de Troster Allemagne et de Maillefer Finlande, machine à franges de Pourtier France, SKET Allemagne, Caballe Espagne, ligne de production 220KV et 35KV plus unité de mesure de l'excentricité en ligne SIKORA X - RAY 8000 d'Allemagne
2.Système de certification complet
Qifan Cable a obtenu la certification ISO 9001, ISO 14001, OHSAS 18001. L'usine a été certifiée TUV, VDE, UL, CE, SAA, BS, etc.
3Un système de production parfait

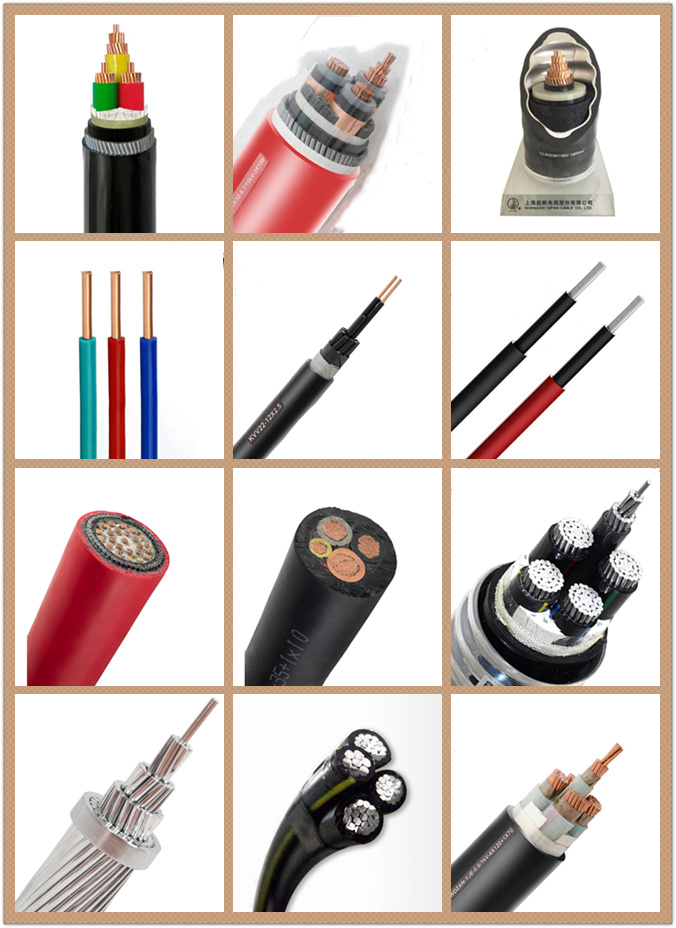

Les produits Qifan Cable couvrent les câbles électriques LV, MV, HV et EHV, ABC, ACSR/AAC, AAAC, ACAR, OPGW, câbles sous-marins, câbles de commande, câbles d'instrumentation, câbles de construction,câble en caoutchouc soupleLe câble à incendie, le câble renouvelable, le câble solaire, le câble industriel, le câble LAN, le câble coaxial, etc.
4- Un système de service de vente parfait.
Qifan Cable peut offrir le service OEM/ODM, plusieurs produits, équipe d'ingénieurs spécialisés dans la vente à l'exportation, prix raisonnable, qualité fiable, service convivial.

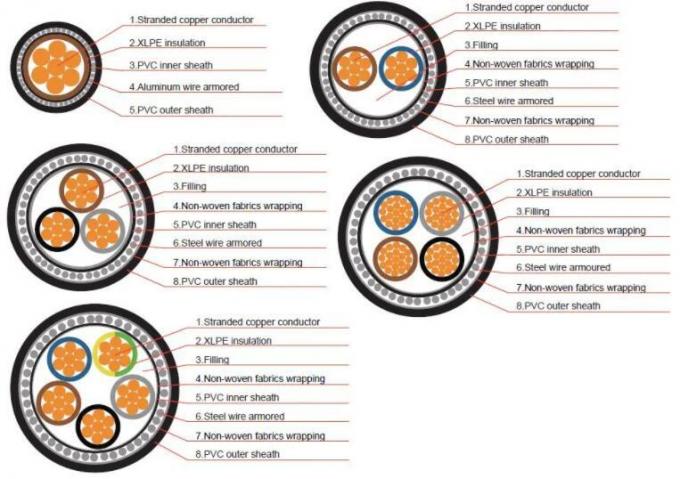

"Ventilation de tension": "0,6/1 kV" indique que le câble est conçu pour fonctionner efficacement à une tension comprise entre 0,6 kilovolts (kV) et 1 kilovolt (kV).Cette valeur de tension est généralement utilisée pour les applications basse tension.
Basse tension: Le câble est conçu pour des applications basse tension, généralement utilisées dans les milieux résidentiels, commerciaux et industriels.
Conducteur cuivre/aluminium: Ce câble d'alimentation peut avoir un conducteur en cuivre ou en aluminium.L'aluminium est également utilisé dans certaines applications en raison de son coût inférieur et de son poids plus léger.
PVC isolé: le conducteur est isolé avec du PVC (chlorure de polyvinyle).
SWA blindé: le câble est blindé avec SWA (Stain Wire Armour).le rendant adapté aux applications où il peut y avoir des risques de dommages ou de pression des matériaux environnants.
Cable d'alimentation électrique: Ce câble est spécialement conçu pour les applications de transmission et de distribution d'énergie, où il transporte l'énergie électrique de la source à la destination prévue.
Dans l'ensemble, le câble que vous avez décrit est un câble électrique basse tension avec un conducteur de cuivre ou d'aluminium, une isolation en PVC et un blindage SWA.comme les bâtiments, des projets d'infrastructures et des applications industrielles, lorsque la protection contre les contraintes mécaniques et les facteurs environnementaux est requise.
