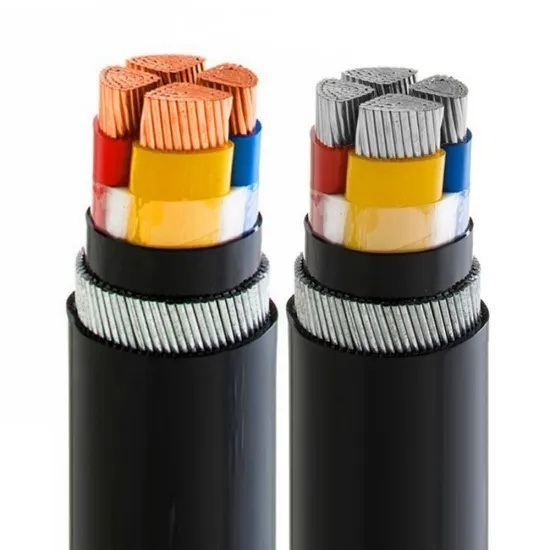

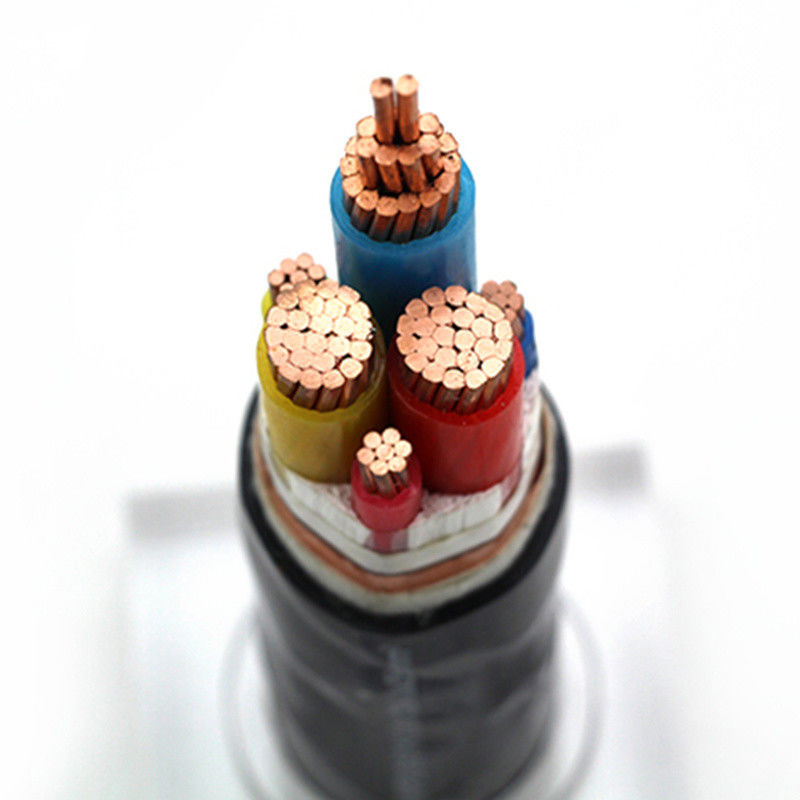

600/1000V conducteur de cuivre câble XLPE souterrain câble blindé en acier
Sélection du câble
Il est essentiel que le type de câble commandé soit adapté à son utilisation prévue.les réglementations locales pertinentes et les performances des types de câbles appropriésIl est donc impossible de fournir un guide concluant sur la sélection des câbles et nous vous conseillons de nous contacter pour obtenir des conseils spécialisés sur les conceptions appropriées pour répondre à vos besoins spécifiques de câbles.
Structure du câble
Conducteurs
Les conducteurs doivent être en cuivre ou en aluminium, en forme circulaire ((non compacté ou compacté) ou en forme, classe 1 ou classe 2 selon la norme IEC 60228, norme BS EN 60228.Classe 1 selon la CEI 60228, BS EN 60228 peut également être fourni sur demande.
Isolement
Le matériau et l'épaisseur XLPE doivent être conformes à la norme CEI 60502-1 ou à la norme BS 5467 pour un fonctionnement continu à 90 °C.
Le matériau et l'épaisseur du PVC doivent être conformes à la norme IEC 60502-1 ou à la norme BS 6346.
L'isolation en PVC selon SASO 1694 pour un fonctionnement continu à 85°C est également disponible sur demande.
Assemblage
Deux, trois, quatre ou cinq conducteurs isolants sont posés avec des charges non hygroscopiques compatibles avec le matériau isolant.
Enveloppe intérieure
L'ensemble est recouvert d'une couche d'extrusion en PVC; dans le cas de câbles non blindés, cette couche peut être omise si la forme extérieure du câble reste pratiquement circulaire.
Armour
Fil d'acier galvanisé appliqué en hélice sur le revêtement conformément à la norme IEC 60502-1 ou à la norme BS 5467 ou BS 6346. (Les câbles à noyau unique doivent être blindés par du fil d'aluminium)
Des rubans en acier double appliqués en hélice sur le revêtement des câbles multicœurs conformément à la norme IEC 60502-1.
Enveloppe extérieure
Le revêtement extérieur sera extrudé en PVC/ST2 conformément à la norme IEC 60502-1, type 9 conformément à la norme BS 7655.PVC résistant aux huiles, etc. sont disponibles sur demande, d'autres matériaux de revêtement spéciaux tels que le LLDPE, le MDPE, le HDPE, le LSF, le CPE, etc. sont également disponibles.
Performance à la flamme des enveloppes de câbles
Les câbles peuvent être fournis avec une enveloppe extérieure en PVC spéciale ignifuge pour satisfaire aux exigences des essais de flamme de la norme IEC 60332-3-22, de la norme IEC 60332-3-23 et de la norme IEC 60332-3-24,peut également fournir des câbles avec un matériau sans halogène à faible teneur en fumée (LSHF) conformément à la norme IEC 60502-1, BS 7211, BS 6724 ou autres normes équivalentes.
La norme:
IEC,BS,VDE,AS/NZS,ICEA,JIS etc.,conception et fabrication de câbles électriques spéciaux selon les autres normes requises par le client
Type et nom:
| Le type |
Nom |
Applications |
| V.V. |
Conducteur en cuivre, isolant en PVC, câble d'alimentation enveloppé en PVC |
Pour la pose à l'intérieur, dans des tunnels ou des tranchées de câbles, incapables de supporter des forces mécaniques externes
.Le câble à un seul noyau n'est pas autorisé à être posé dans un conduit magnétique. |
| VLV |
Conducteur en aluminium, isolant en PVC, câble d'alimentation enveloppé en PVC |
| VY |
Conducteur de cuivre, câble d'alimentation isolé en PVC, enveloppé en PE |
| VLY |
Conducteur en aluminium, isolé en PVC, câble d'alimentation en PE |
| Le point de départ |
Conducteur en cuivre, isolant en PVC, ruban d'acier blindé, câble d'alimentation enveloppé en PVC |
Pour la pose à l'intérieur, dans un tunnel dans une tranchée de câble, ou directement dans le sol,
Capables de supporter les forces mécaniques extérieures.
Il est interdit de placer le câble mono-noyau dans le conduit magnétique. |
| VLV22 |
Conducteur en aluminium, isolant en PVC, ruban d'acier blindé, câble d'alimentation enveloppé en PVC |
| Le point de départ: |
Conducteur en cuivre, isolé en PVC, ruban d'acier blindé, câble d'alimentation recouvert de PE |
| VLV23 |
Conducteur en aluminium, isolé en PVC, ruban d'acier blindé, câble d'alimentation recouvert de PE |
| Le groupe VV32 |
Conducteur en cuivre, isolé en PVC, blindé par fil d'acier, câble d'alimentation enveloppé en PVC |
Pour la pose à l'intérieur, dans des tranchées de câbles de tunnels, bien ou directement dans le sol, pouvant supporter
forces mécaniques externes et une certaine force de traction. |
| VLV32 |
Conducteur en aluminium, isolé en PVC, blindé par fil d'acier, câble d'alimentation recouvert de PVC |
| Le numéro de série |
Conducteur en cuivre, isolé en PVC, blindé par fil d'acier, câble d'alimentation recouvert de PE |
| VLV33 |
Conducteur en aluminium, isolé en PVC, blindé par fil d'acier, câble d'alimentation recouvert de PE |
Type et nom:
| Le type |
Nom |
Applications |
| Je vous en prie |
Conducteur en cuivre, isolé par XLPE, câble d'alimentation recouvert de PVC |
Pour la pose à l'intérieur, dans des tunnels ou des tranchées de câbles, incapables de supporter des forces mécaniques externes
.Le câble à un seul noyau n'est pas autorisé à être posé dans un conduit magnétique. |
| YJLV |
Conducteur en aluminium, câble d'alimentation isolé XLPE, enveloppé en PVC |
| Le montant de la taxe |
Conducteur de cuivre, isolé par XLPE, câble d'alimentation en PE |
| Je vous en prie. |
Conducteur en aluminium, isolé par XLPE, câble d'alimentation enveloppé en PE |
| Le nombre de personnes concernées |
Conducteur en cuivre, isolant par XLPE, ruban adhésif blindé en acier, câble d'alimentation en PVC |
Pour la pose à l'intérieur, dans un tunnel dans une tranchée de câble, ou directement dans le sol,
Capables de supporter les forces mécaniques extérieures.
Il est interdit de placer le câble mono-noyau dans le conduit magnétique. |
| Le numéro de série: |
Conducteur en aluminium, isolant XLPE, ruban d'acier blindé, câble d'alimentation en PVC |
| Le nombre de personnes concernées |
Conducteur en cuivre, isolé par XLPE, ruban d'acier blindé, câble d'alimentation en PE |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolé XLPE, ruban d'acier blindé, câble d'alimentation recouvert de PE |
| Le numéro de série: |
Conducteur en cuivre, isolant par XLPE, blindé par fil d'acier, câble d'alimentation en PVC |
Pour la pose à l'intérieur, dans des tranchées de câbles de tunnels, bien ou directement dans le sol, pouvant supporter
forces mécaniques externes et une certaine force de traction. |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolé par XLPE, blindé par fil d'acier, câble d'alimentation recouvert de PVC |
| YJV33 |
Conducteur en cuivre, isolé par XLPE, blindé par fil d'acier, câble d'alimentation recouvert de PE |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolé par XLPE, blindé par fil d'acier, câble d'alimentation recouvert de PE |
Fiche technique des câbles
| Numéro x mm2 |
Phases |
Neutre/Terre |
Enveloppe intérieure |
Armorés |
Enveloppe extérieure |
Poids du câble |
| Diamètre du conducteur en mm |
Épaisseur de l'extrémité maximale de l'étui en mm |
Diamètre du conducteur en mm |
Épaisseur de l'extrémité maximale de l'étui en mm |
Épaisseur en mm |
Diamètre du fil
mm |
Épaisseur de la gaine mm |
Diamètre complet en mm |
Le nombre d'heures de travail est le suivant:
Poids de l'appareil |
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
Poids de l'appareil |
| Quatre fois un.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 fois 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 fois 2,5 plus 1 fois 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 fois 4 plus 1 fois 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3 fois 50 plus 1 fois 25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3 fois 70 plus 1 fois 35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95 + 1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300 + 1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
Nom de l'organisme:
Les fils d'acier galvanisé appliqués en hélice sur le revêtement de lit conformément à la norme IEC 60502-1 ou à la norme BS 5467, BS 6346.
Les câbles à noyau unique doivent être blindés par du fil d'aluminium)
1.30 ans d'expérience en production
2.Certification des produits: UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL,etc.
3Le service OEM est disponible sur la base de l'autorisation officielle et légale.
4Un système de contrôle de qualité strict.
5Livraison rapide et retour d'information Temps de livraison plus rapide que nos concurrents.
6Excellente qualité à un prix raisonnable.
7.Un soutien technique solide (données techniques, dessins, etc.)
8Un service professionnel de travail d'équipe pour vous.
9- Le stock est disponible, l'échantillon gratuit est disponible.
