AAC AAAC ACSR XLPE Isolation 15kv 25kv 35kv HDPE enveloppe fil d'arbre aérien
Le matériau conducteur peut être AAC AAAC ACSR etc.

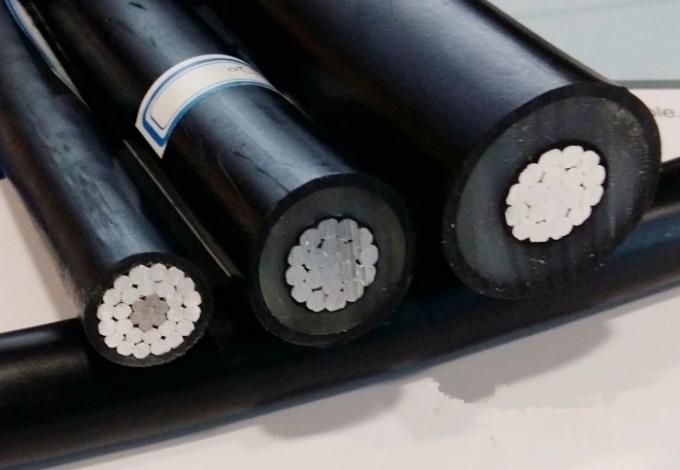

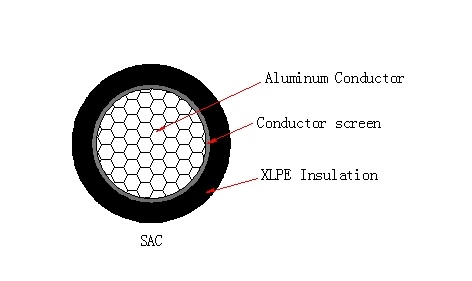

Le câble couvert XLPE est constitué d'un conducteur rond compact, composé de brins d'aluminium, bloqués ou non, avec
un revêtement en polyéthylène (XLPE) recouvert d'une couleur noire ou grise.
Le câble en aluminium couvert XLPE- 25La classe de tension kV est constituée d'un conducteur rond compact, composé d'aluminium
fils minés, bloqués ou non, et recouverts d'un polyéthylène (XLPE) enroulé en noir ou en gris, avec une couche spéciale
Des caractéristiques de résistance à la traçabilité électrique et aux rayons UV.
Le XLPE étant un matériau thermosé, il permet un fonctionnement continu jusqu'à 90 °C, ce qui implique une capacité plus élevée par rapport aux autres matériaux.
Les matériaux thermoplastiques doivent être exposés à la chaleur.
L'application principale des câbles en aluminium recouverts est sur une charge aérienne compacte, une distribution d'énergie primaire, une tension moyenne
Ces câbles sont utilisés pour les réseaux situés dans les zones urbaines et boisées. sont une excellente option technique et économique pour
Les Les prix des produits de base sont très élevés dans le monde entier, car ils présentent des avantages tels que des prix bas le coût de fabrication et la facilité d'installation.
| Section transversale |
Nombre de fils |
La diaphonie du chef. |
Diamètre global |
Charge minimale de rupture |
Poids approximatif |
Max. Résistance en courant continu à 20°C |
Ampacité 90°C |
| [mm2] |
|
[mm] |
[mm] |
[kgf] |
[kg/km] |
[Ohm/km] |
[A] |
| 35 |
7 |
7.1 |
15.7 |
464 |
235 |
0.868 |
186 |
| 50 |
7 |
8.2 |
16.8 |
663 |
305 |
0.641 |
224 |
| 70 |
19 |
9.7 |
18.3 |
928 |
370 |
0.443 |
280 |
| 95 |
19 |
11.5 |
20.1 |
1259 |
460 |
0.32 |
343 |
| 120 |
19 |
12.9 |
21.5 |
1591 |
560 |
0.253 |
397 |
| 150 |
19 |
14.2 |
22.8 |
1988 |
650 |
0.206 |
450 |
| 185 |
37 |
16.2 |
24.8 |
2452 |
770 |
0.164 |
519 |
| 240 |
37 |
18.4 |
27 |
3182 |
960 |
0.125 |
617 |
| 300 |
37 |
20.7 |
29.3 |
3977 |
1155 |
0.1 |
712 |
Les caractéristiques techniques:
| Cable d'écartement aérien 20 kv |
| Coupe transversale |
Construction de conducteurs |
Conducteur Dia. |
Épaisseur |
Approximativement. |
Résistance électrique |
Calc. Force de rupture |
Capacité de débit d'air à 20 °C |
Poids du conducteur |
| Semi-conducteurs |
Isolement |
Vêtement |
| Je ne sais pas.2 |
Nxmm |
mm |
mm |
mm |
mm |
mm |
Pour les véhicules à moteur |
N |
Une |
Poids de l'appareil |
| 70 |
12 fois 2.77 |
10 |
0.4 |
3.2 |
3.2 |
23.5 |
0.443 |
10.420 |
229 |
509 |
| 120 |
15 fois trois.30 |
13.2 |
0.4 |
3.2 |
3.2 |
26.7 |
0.253 |
18.518 |
321 |
729 |
| 150 |
15 fois trois.66 |
14.8 |
0.4 |
3.2 |
3.2 |
28.4 |
0.206 |
22.457 |
371 |
826 |
| 185 |
30 fois 2.88 |
16.2 |
0.4 |
3.2 |
3.2 |
29.7 |
0.164 |
28.974 |
429 |
959 |
| Cable d'écartement aérien 33 kv |
| 70 |
12 fois 2.77 |
10 |
0.4 |
4.5 |
3.2 |
26.0 |
0.443 |
10.420 |
227 |
630 |
| 120 |
15 fois trois.30 |
13.2 |
0.4 |
4.5 |
3.2 |
29.3 |
0.253 |
18.518 |
318 |
850 |
| 150 |
15 fois trois.66 |
14.8 |
0.4 |
4.5 |
3.2 |
30.8 |
0.206 |
22.457 |
367 |
960 |
| 185 |
30 fois 2.88 |
16.2 |
0.4 |
4.5 |
3.2 |
32.2 |
0.164 |
28.974 |
425 |
1100 |
------ Notre caractéristique ------
- Équipement importé avec équipe technique expérimentée
L'entreprise dispose de trois usines et de 3048 employés dont 206 ingénieurs.Les lignes VCV à 500 KV de Troster Allemagne et de Maillefer Finlande, machine à franges de Pourtier France, SKET Allemagne, Caballe Espagne, ligne de production 220KV et 35KV plus unité de mesure de l'excentricité en ligne SIKORA X - RAY 8000 d'Allemagne
- Système de certification complet
Qifan Cable a obtenu la certification ISO 9001, ISO 14001, OHSAS 18001. L'usine a été certifiée TUV, VDE, UL, CE, SAA, BS, etc.
- Système de production parfait

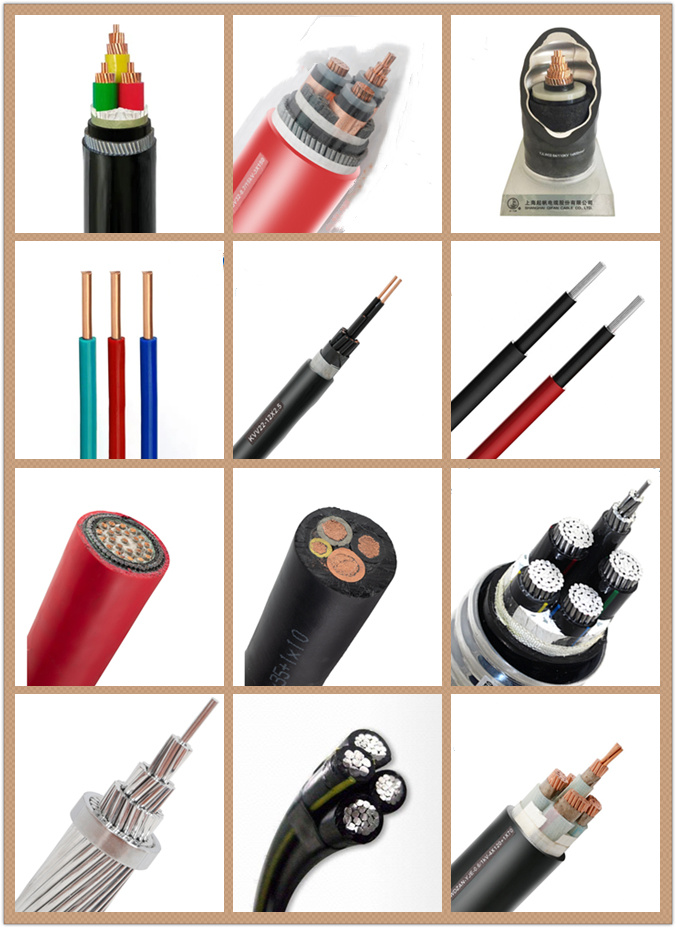

Les produits Qifan Cable couvrent les câbles électriques LV, MV, HV et EHV, ABC, ACSR/AAC, AAAC, ACAR, OPGW, câbles sous-marins, câbles de commande, câbles d'instrumentation, câbles de construction,câble en caoutchouc soupleLe câble à incendie, le câble renouvelable, le câble solaire, le câble industriel, le câble LAN, le câble coaxial, etc.
