N2XSEY 11kV 22kV 33kV Voltage moyen Conducteur en cuivre en aluminium XLPE Cable d'alimentation blindé isolé
1Norme de produit
Ce produit est fabriqué conformément à la norme GB/T12706.2, équivalent à IEC60502.2. ou BS, DIN, norme ICEA à la demande du client.
2Application du projet
Le produit convient à une utilisation dans les lignes de transport et de distribution d'électricité avec une tension de fréquence de puissance nominale de 3,6 / 6kv.~26/35kv. Je vous en prie.
3Caractéristiques de fonctionnement
- Voltage de fréquence de puissance nominale U0/U: 3.6/6kv~26/35kv. Je vous en prie.
- température maximale de fonctionnement admissible du conducteur:90oC.
- La température maximale du court-circuit du conducteur ne doit pas dépasser 2500 °C (5 s de durée maximale)
- La température ambiante sous installation ne doit pas être inférieure à 00°C.
- Le rayon de flexion d'un câble monocœur ne doit pas être inférieur à 20 fois le diamètre du câble.
Le rayon de flexion d'un câble multicore ne doit pas être inférieur à 15 fois le diamètre du câble.
4Tableau de la tension, des noyaux et de la section transversale
| Nom de l'article |
Catégorie A,B. Pour |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21 ou 35 kV |
| Catégorie A,B. Pour |
6/6kV |
8.7/10 kV |
12 à 15 kV |
18/20 kV |
- |
26 ou 35 kV |
| Cœur unique |
mm2 |
25 à 1200 |
25 à 1200 |
35 à 1200 |
50 à 1200 |
50 à 1200 |
50 à 1200 |
| Trois noyaux |
mm2 |
25 à 400 |
25 à 400 |
35 à 400 |
50 à 400 |
50 à 400 |
50 à 400 |
Le câble à tension nominale de catégorie A est utilisé dans les situations où la durée d'une défaillance de mise à la terre ne dépasse pas 1 minute.la durée de la défaillance de mise à la terre n'est normalement pas supérieure à 1 heure, la durée maximale ne doit pas dépasser 8 heures, la durée annuelle totale de la défaillance au sol ne doit pas dépasser 125 heures, la catégorie C inclut tous les systèmes de catégories A et B.
5Type et nom
| Le type |
Nom |
Applications |
| Je vous en prie |
Conducteur en cuivre,isolé par XLPE,câble d'alimentation recouvert de PVC |
Pour la pose à l'intérieur,dans un tunnel ou une tranchée de câble,incapable de supporter des forces mécaniques externes.Il n'est pas permis de poser un câble à noyau unique dans un conduit magnétique. |
| YJLV |
Conducteur en aluminium,isolé par XLPE,câble d'alimentation recouvert de PVC |
| Le montant de la taxe |
Conducteur en cuivre, isolé par XLPE, câble d'alimentation enveloppé en PE |
| Le nom de l'entreprise |
Conducteur en aluminium, isolé par XLPE, câble d'alimentation enveloppé en PE |
| Le nombre de personnes concernées |
Conducteur en cuivre, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PVC |
Pour la pose à l'intérieur,dans un tunnel dans une tranchée de câble ou directement dans le sol,capable de supporter des forces mécaniques externes.Le câble à noyau unique ne peut pas être posé dans un conduit magnétique. |
| Le numéro de série: |
Conducteur en aluminium, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PVC |
| Le nombre de personnes concernées |
Conducteur en cuivre, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PE |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PE |
| Le numéro de série: |
Conducteur en cuivre, isolant par XLPE, fil d'acier blindé, câble d'alimentation en PVC |
Pour la pose à l'intérieur, dans des tranchées de câbles de tunnels, bien ou directement dans le sol, capable de supporter des forces mécaniques externes et une certaine force de traction. |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolant par XLPE, fil d'acier blindé, câble d'alimentation en PVC |
| YJV33 |
Conducteur en cuivre, isolant XLPE, câble d'alimentation blindé en fil d'acier, enveloppé en PE |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolant XLPE, fil d'acier blindé, câble d'alimentation recouvert de PE |

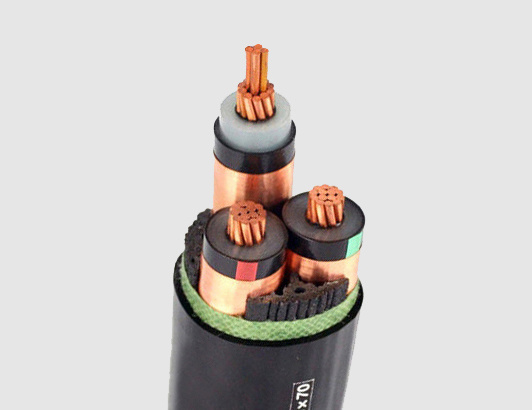

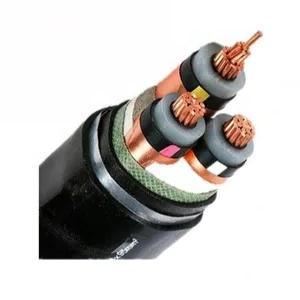

Cable blindé à trois cœurs avec isolation XLPE.
Données de câble
|
Conducteur
|
Épaisseur d'isolation (mm)
|
Écran de ruban adhésif en cuivre (environ) (mm)
|
Pvc
épaisseur du lit (mm)
|
Diamètre extérieur du fil blindé (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre extérieur (en mm)
|
Poids du câble en cuivre (kg/km)
|
Poids du câble à noyau en aluminium (kg/km)
|
|
Surface de la section transversale (mm2)
|
La structure
|
Diamètre extérieur (mm)
|
|
25
|
Ronde compacte
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Ronde compacte
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Ronde compacte
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Ronde compacte
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Ronde compacte
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Ronde compacte
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Ronde compacte
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Ronde compacte
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Ronde compacte
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Ronde compacte
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Ronde compacte
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Ronde compacte
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
------ Notre caractéristique ------
- Équipement importé avec équipe technique expérimentée
L'entreprise dispose de trois usines et de 3048 employés dont 206 ingénieurs.Les lignes VCV à 500 KV de Troster Allemagne et de Maillefer Finlande, machine à franges de Pourtier France, SKET Allemagne, Caballe Espagne, ligne de production 220KV et 35KV plus unité de mesure de l'excentricité en ligne SIKORA X - RAY 8000 d'Allemagne
- Système de certification complet
Qifan Cable a obtenu la certification ISO 9001, ISO 14001, OHSAS 18001. L'usine a été certifiée TUV, VDE, UL, CE, SAA, BS, etc.
- Système de production parfait
Les produits Qifan Cable couvrent les câbles électriques LV, MV, HV et EHV, ABC, ACSR/AAC, AAAC, ACAR, OPGW, câbles sous-marins, câbles de commande, câbles d'instrumentation, câbles de construction,câble en caoutchouc soupleLe câble à incendie, le câble renouvelable, le câble solaire, le câble industriel, le câble LAN, le câble coaxial, etc.
- Système de service de vente parfait
Qifan Cable peut offrir le service OEM/ODM, plusieurs produits, équipe d'ingénieurs spécialisés dans la vente à l'exportation, prix raisonnable, qualité fiable, service convivial.
