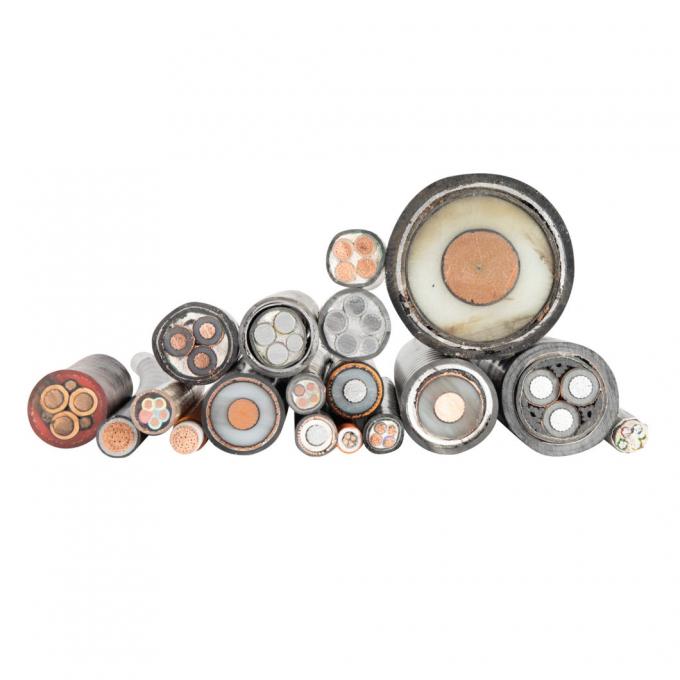

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Trois noyaux 70sqmm cuivre XLPE isolé SWA STA câble d'alimentation blindé LSZH
1Norme de produit
Ce produit est fabriqué conformément à la norme GB/T12706.2, équivalent à IEC60502.2. ou BS 6722, DIN, norme ICEA à la demande du client.
2Application du projet
Le produit convient à une utilisation dans les lignes de transport et de distribution d'électricité avec une tension de fréquence de puissance nominale de 3,6 / 6kv.~26/35kv. Je vous en prie.
3Caractéristiques de fonctionnement
- Voltage de fréquence de puissance nominale U0/U: 3.6/6kv~26/35kv. Je vous en prie.
- température maximale de fonctionnement admissible du conducteur:90oC.
- La température maximale du court-circuit du conducteur ne doit pas dépasser 250 °C (5 s de durée maximale)
- La température ambiante sous installation ne doit pas être inférieure à 0oC.
- Le rayon de flexion d'un câble monocœur ne doit pas être inférieur à 20 fois le diamètre du câble.
Le rayon de flexion d'un câble multicore ne doit pas être inférieur à 15 fois le diamètre du câble.
4Tableau de la tension, des noyaux et de la section transversale
| Nom de l'article |
Catégorie A,B. Pour |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21 ou 35 kV |
| Catégorie A,B. Pour |
6/6kV |
8.7/10 kV |
12 à 15 kV |
18/20 kV |
- |
26 ou 35 kV |
| Cœur unique |
mm2 |
25 à 1200 |
25 à 1200 |
35 à 1200 |
50 à 1200 |
50 à 1200 |
50 à 1200 |
| Trois noyaux |
mm2 |
25 à 400 |
25 à 400 |
35 à 400 |
50 à 400 |
50 à 400 |
50 à 400 |
Le câble à tension nominale de catégorie A est utilisé dans les situations où la durée d'une défaillance de mise à la terre ne dépasse pas 1 minute.la durée de la défaillance de mise à la terre n'est normalement pas supérieure à 1 heure, la durée maximale ne doit pas dépasser 8 heures, la durée annuelle totale de la défaillance au sol ne doit pas dépasser 125 heures, la catégorie C inclut tous les systèmes de catégories A et B.
5Type et nom
| Le type |
Nom |
Applications |
| Je vous en prie |
Conducteur en cuivre,isolé par XLPE,câble d'alimentation recouvert de PVC |
Pour la pose à l'intérieur,dans un tunnel ou une tranchée de câble,incapable de supporter des forces mécaniques externes.Il n'est pas permis de poser un câble à noyau unique dans un conduit magnétique. |
| YJLV |
Conducteur en aluminium,isolé par XLPE,câble d'alimentation recouvert de PVC |
| Le montant de la taxe |
Conducteur en cuivre, isolé par XLPE, câble d'alimentation enveloppé en PE |
| Le nom de l'entreprise |
Conducteur en aluminium, isolé par XLPE, câble d'alimentation enveloppé en PE |
| Le nombre de personnes concernées |
Conducteur en cuivre, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PVC |
Pour la pose à l'intérieur,dans un tunnel dans une tranchée de câble ou directement dans le sol,capable de supporter des forces mécaniques externes.Le câble à noyau unique ne peut pas être posé dans un conduit magnétique. |
| Le numéro de série: |
Conducteur en aluminium, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PVC |
| Le nombre de personnes concernées |
Conducteur en cuivre, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PE |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PE |
| Le numéro de série: |
Conducteur en cuivre, isolant par XLPE, fil d'acier blindé, câble d'alimentation en PVC |
Pour la pose à l'intérieur, dans des tranchées de câbles de tunnels, bien ou directement dans le sol, capable de supporter des forces mécaniques externes et une certaine force de traction. |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolant par XLPE, fil d'acier blindé, câble d'alimentation en PVC |
| YJV33 |
Conducteur en cuivre, isolant XLPE, câble d'alimentation blindé en fil d'acier, enveloppé en PE |
| Le nombre de personnes concernées |
Conducteur en aluminium, isolant XLPE, fil d'acier blindé, câble d'alimentation recouvert de PE |
SWA câble blindé à 3 cœurs avec isolation XLPE. tension nominale 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVDonnées de câble
|
Conducteur
|
Épaisseur d'isolation (mm)
|
Écran de ruban adhésif en cuivre (environ) (mm)
|
Pvc
épaisseur du lit (mm)
|
Diamètre extérieur du fil blindé (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre extérieur (en mm)
|
Poids du câble en cuivre (kg/km)
|
Poids du câble à noyau en aluminium (kg/km)
|
|
Surface de la section transversale (mm2)
|
La structure
|
Diamètre extérieur (mm)
|
|
25
|
Ronde compacte
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Ronde compacte
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Ronde compacte
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Ronde compacte
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Ronde compacte
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Ronde compacte
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Ronde compacte
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Ronde compacte
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Ronde compacte
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Ronde compacte
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Ronde compacte
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Ronde compacte
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA câble blindé à 3 cœurs avec isolation XLPE. 6/10(12)kV 6.35/11(12)kV date du câble
|
Conducteur
|
Épaisseur d'isolation (mm)
|
Écran de ruban adhésif en cuivre (environ) (mm)
|
Pvc
épaisseur du lit (mm)
|
Diamètre extérieur du fil blindé (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre extérieur (en mm)
|
Poids du câble en cuivre (kg/km)
|
Poids du câble à noyau en aluminium (kg/km)
|
|
Surface de la section transversale (mm2)
|
La structure
|
Diamètre extérieur (mm)
|
|
25
|
Ronde compacte
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Ronde compacte
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Ronde compacte
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Ronde compacte
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Ronde compacte
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Ronde compacte
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Ronde compacte
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Ronde compacte
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Ronde compacte
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Ronde compacte
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Ronde compacte
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Ronde compacte
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA câble blindé à 3 cœurs avec isolation XLPE. tension nominale 12/20(24) KV 12.7/22(24) kV
Données de câble
|
Conducteur
|
Épaisseur d'isolation (mm)
|
Écran de ruban adhésif en cuivre (environ) (mm)
|
Pvc
épaisseur du lit (mm)
|
Diamètre du fil blindé (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre extérieur (en mm)
|
Poids du câble en cuivre (kg/km)
|
Poids du câble à noyau en aluminium (kg/km)
|
|
Surface de la section transversale (mm2)
|
La structure
|
Diamètre extérieur (mm)
|
|
35
|
Ronde compacte
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Ronde compacte
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Ronde compacte
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Ronde compacte
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Ronde compacte
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Ronde compacte
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Ronde compacte
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Ronde compacte
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Ronde compacte
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Ronde compacte
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Ronde compacte
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA câble blindé à 3 cœurs avec isolation XLPE.18/30 ((36) kV 19/33 ((36) kV Date du câble
|
Conducteur
|
Épaisseur d'isolation (mm)
|
Écran de ruban adhésif en cuivre (environ) (mm)
|
Pvc
épaisseur du lit (mm)
|
Diamètre du fil blindé (mm)
|
Épaisseur de la gaine (mm)
|
Diamètre extérieur (en mm)
|
Poids du câble en cuivre (kg/km)
|
Poids du câble à noyau en aluminium (kg/km)
|
|
Surface de la section transversale (mm2)
|
La structure
|
Diamètre extérieur (mm)
|
|
50
|
Ronde compacte
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Ronde compacte
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Ronde compacte
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Ronde compacte
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Ronde compacte
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Ronde compacte
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Ronde compacte
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Ronde compacte
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Ronde compacte
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Ronde compacte
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
