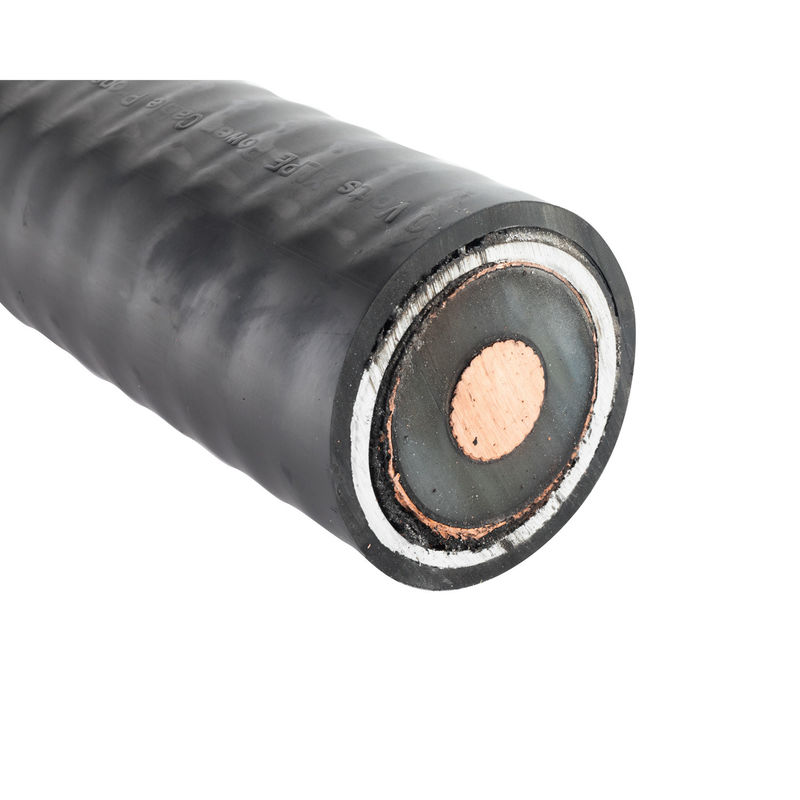

Le câble d'alimentation souterrain isolé CU/XLPE/CAS/PVC 66KV XLPE
Le niveau de tension est jusqu'à 220kv, la surface de la section peut être jusqu'à 2500 mm2 (conducteur en cuivre ou en aluminium).la température maximale du conducteur ne doit pas dépasser 250 degrés.
2Une brève construction:
Cœur unique
Conducteurs en cuivre ou en aluminium
Isolation par XLPE
Enveloppe en aluminium de corrugation
Enveloppe en PVC ou en PE
3- Conditions de pose: pour la pose sous terre à haute altitude différente, être capable de supporter une force mécanique externe et une force de traction modérée
4. Caractéristiques de fabrication
Conducteur
Le conducteur doit être constitué de fils de cuivre ou d'aluminium ronds et compacts.La surface du conducteur doit être propre et exempte de particules étrangères susceptibles de contaminer l'isolation ou de provoquer une forte charge électrique.la contrainte de champ dans l'écran du conducteur.
Écran conducteur, écran isolant et écran isolant
L'extrusion de l'écran du conducteur, de l'isolation et de l'écran isolant doit être effectuée par un seul passage, trois foisméthode d'extrusion: écran de conducteur, isolant principal XLPE et écran d'isolation sont produitspar triple extrusion et séchage.
L'écran du conducteur doit être constitué de rubans semi-conducteurs appliqués sur le conducteur et d'unune couche continue de composé XLPE semi-conducteur extrudé couvrant toute la surface duconducteur et fermement attaché à la surface intérieure de l'isolation.
L'isolation doit être en XLPE et appliquée par extrusion et reliée entre elle pour former une couche compacteLe matériau d'isolation doit êtred'un mélange de polyéthylène Super Clean adapté à la liaison transversale (XLPE).
L'écran d'isolation doit être constitué d'une couche de semi-conducteurs thermodurcissables non détachables extrudés.le composé.
Après triple extrusion, les noyaux isolés doivent être dégazés pour éliminer le sous-produit du noyau.le processus de liaison croisée.
Vêtements
Des rubans semi-conducteurs de protection contre l'eau (rubans gonflables) sont appliqués sur l'écran isolant.La couche d'isolation de l'appareil est constituée d'un revêtement en acier et d'un revêtement en acier, qui empêche la pénétration d'eau longitudinale entre le revêtement d'isolation et la gaine métallique.le ruban adhésif gonflable doit couvrir toute la surface de l'écran isolant.
Enveloppe métallique
L'enveloppe en aluminium doit être appliquée sur le ruban adhésif à eau semi-conducteur pours'adapter à l'étanchéité radicale requise et protéger le noyau isolant.
Enveloppe extérieure
L'enveloppe extérieure est faite d'une couche de PVC noir extrudée.doivent être très résistantes aux produits chimiques et résister aux forces mécaniques pendant la fabrication, le transport,l'installation et le fonctionnement.
Couche conductrice externe
Une couche de graphite est appliquée sur la couche supérieure pour effectuer l'essai de tension en courant continu.
1Les produits sont principalement conformes à la norme IEC 60840, peuvent également être fabriqués selon les exigences des OEM et d'autres normes, telles que la norme BS, la norme DIN, la norme ASTM, etc.
L'assurance de la qualité Les procédures efficaces d'assurance de la qualité sont essentielles pour assurer aux câbles QIFAN la cohérence, la fiabilité et les performances à long terme de tous les produits.QIFAN CABLE a toujours reconnu l'importance de l'assurance qualité et cet engagement se reflète dans l'accréditation de l'entrepriseChez QIFAN, l'assurance qualité fait partie intégrante du processus de production et d'approvisionnement et est maintenue à tous les stades, de la commande à la fabrication en passant par les tests, l'emballage et l'expédition.Toutes les procédures d'assurance qualité, et les systèmes sont régulièrement audités par rapport aux normes internationales.
Le câble isolant au polyéthylène croisé (XLPE) désigne un câble électrique dont les conducteurs sont isolés avec du matériau XLPE.Le XLPE est un polymère thermodurcissable connu pour ses excellentes propriétés électriques, ce qui en fait un choix populaire pour diverses applications dans l'industrie du transport et de la distribution d'énergie.
Matériau d'isolation: XLPE est un type de polyéthylène qui est chimiquement relié en croisement.le rendant plus robuste et plus durable que les matériaux non reliés.
Performance électrique: L'isolation XLPE offre une résistance diélectrique élevée, de faibles pertes diélectriques et une excellente résistance à l'isolation.Cela permet une transmission d'énergie efficace tout en minimisant les pertes d'énergie.
Propriétés thermiques: L'isolation XLPE peut résister à des températures de fonctionnement plus élevées que l'isolation traditionnelle en PVC (chlorure de polyvinyle).Cela rend les câbles XLPE adaptés aux applications nécessitant des températures plus élevées.
Résistance à l'environnement: L'isolation XLPE offre une bonne résistance à l'humidité, aux produits chimiques et aux contraintes environnementales, telles que les rayons UV.Cela rend les câbles XLPE adaptés aux installations intérieures et extérieures.
Options à faible teneur en fumée et sans halogène: les câbles XLPE sont disponibles dans des variantes à faible teneur en fumée et sans halogène.,améliorer la sécurité dans les applications critiques.
Large gamme d'applications: les câbles isolants XLPE sont largement utilisés dans les réseaux de distribution d'électricité, les installations industrielles, les bâtiments commerciaux, les installations souterraines et aériennes,projets d'énergie renouvelableIls conviennent à la fois aux applications basse et haute tension.
Normes internationales: Les câbles isolés XLPE sont fabriqués conformément à diverses normes internationales, telles que la CEI (Commission électrotechnique internationale),ASTM (Société américaine d'essais et de matériaux)La conformité à ces normes garantit la qualité et les performances des câbles.
