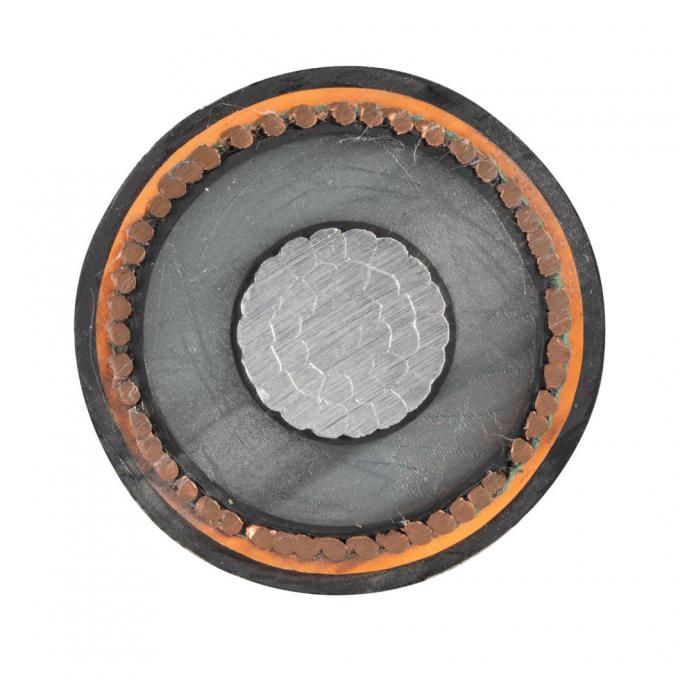

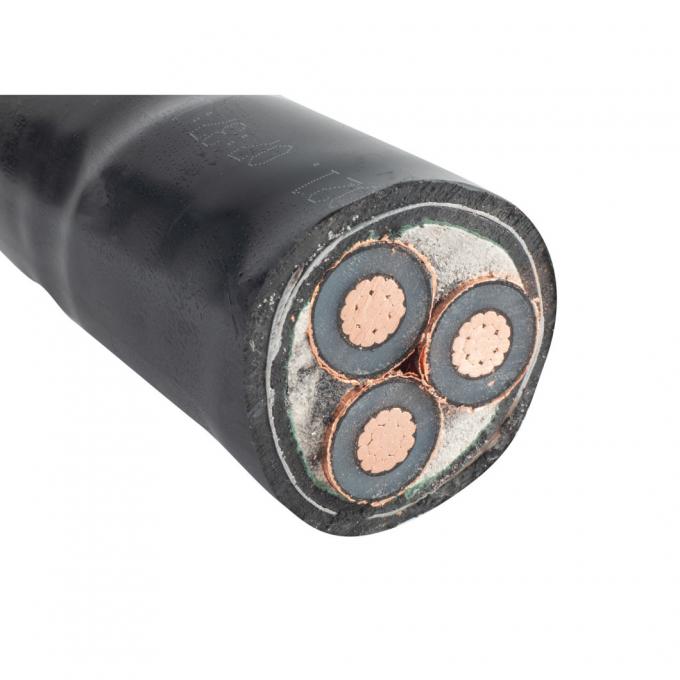

câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne
câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne
câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne
câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne
câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne

câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne

Détails de produit

Lieu d'origine: Chine

Nom de marque: Qifan

Certification: ISO, CCC, CE, RoHS, TUV

Numéro de modèle: YJV32

Conditions de paiement et d'expédition

Quantité de commande min: 100m

Prix: usd3-8/meter

Détails d'emballage: Emballage détaillé Emballage intérieur: bobine en bois, bobine en plastique et bobine en papier Emba

Délai de livraison: 30 à 45 jours

Conditions de paiement: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 50000 000 mètres par mois

Obtenez le meilleur prix

Détails de produit

Description du produit
Point culminant:

câble d'alimentation XLPE blindé

,

N2xsery câble blindé

,

N2xsey câble blindé

Modèle N°.:
Le numéro de série est le suivant:
Matériau du noyau du fil:
Fil de cuivre nu
Modèle:
Je ne sais pas si c'est vrai.
Marque:
Le Qifan
L'ingénieur no.:
206
N° de l'usine:
3 usines avec 12 ateliers
La norme:
VDE Icea du CEI BS
Personnel:
3048
Aperçu gratuit:
- Oui, oui.
Paquet de transport:
Le tambour
Spécification:
25 à 1600 mm2
Marque déposée:
Le Qifan
Origine:
Chine
Code du SH:
8544601200
Capacité d'approvisionnement:
50000 km/mois
Application du projet:
Construction, aérienne, souterraine, industrielle, centrale électrique
Voltage:
Cable à tension moyenne
Actuel:
DC et AC
Matériau d'isolation:
XLPE
Matériau de la gaine:
Pvc
Forme du matériau:
Fil rond
Les échantillons:
US$ 0/Mètre 1 Mètre(Commande Min.) | Demander un échantillon
Modèle N°.:
Le numéro de série est le suivant:
Matériau du noyau du fil:
Fil de cuivre nu
Modèle:
Je ne sais pas si c'est vrai.
Marque:
Le Qifan
L'ingénieur no.:
206
N° de l'usine:
3 usines avec 12 ateliers
La norme:
VDE Icea du CEI BS
Personnel:
3048
Aperçu gratuit:
- Oui, oui.
Paquet de transport:
Le tambour
Spécification:
25 à 1600 mm2
Marque déposée:
Le Qifan
Origine:
Chine
Code du SH:
8544601200
Capacité d'approvisionnement:
50000 km/mois
Application du projet:
Construction, aérienne, souterraine, industrielle, centrale électrique
Voltage:
Cable à tension moyenne
Actuel:
DC et AC
Matériau d'isolation:
XLPE
Matériau de la gaine:
Pvc
Forme du matériau:
Fil rond
Les échantillons:
US$ 0/Mètre 1 Mètre(Commande Min.) | Demander un échantillon
câble d'alimentation blindé en cuivre XLPE isolé blindé souterrain câble d'alimentation à tension moyenne

Description du produit

N2XSEY 11kV 22kV 33kV Voltage moyen Conducteur en cuivre en aluminium XLPE Cable d'alimentation blindé isolé

1Norme de produit
Ce produit est fabriqué conformément à la norme GB/T12706.2, équivalent à IEC60502.2. ou BS, DIN, norme ICEA à la demande du client.
2Application du projet
Le produit convient à une utilisation dans les lignes de transport et de distribution d'électricité avec une tension de fréquence de puissance nominale de 3,6 / 6kv.~26/35kv. Je vous en prie.
3Caractéristiques de fonctionnement
- Voltage de fréquence de puissance nominale U0/U: 3.6/6kv~26/35kv. Je vous en prie.
- température maximale de fonctionnement admissible du conducteur:90oC.
- La température maximale du court-circuit du conducteur ne doit pas dépasser 2500 °C (5 s de durée maximale)
- La température ambiante sous installation ne doit pas être inférieure à 00°C.
- Le rayon de flexion d'un câble monocœur ne doit pas être inférieur à 20 fois le diamètre du câble.
Le rayon de flexion d'un câble multicore ne doit pas être inférieur à 15 fois le diamètre du câble.

4Tableau de la tension, des noyaux et de la section transversale
Nom de l'article Catégorie A,B. Pour 3.6/6 kV 6/10 kV 8.7/15 kV 12/20 kV 18/30 kV 21 ou 35 kV
Catégorie A,B. Pour 6/6kV 8.7/10 kV 12 à 15 kV 18/20 kV - 26 ou 35 kV
Cœur unique mm2 25 à 1200 25 à 1200 35 à 1200 50 à 1200 50 à 1200 50 à 1200
Trois noyaux mm2 25 à 400 25 à 400 35 à 400 50 à 400 50 à 400 50 à 400
Le câble à tension nominale de catégorie A est utilisé dans les situations où la durée d'une défaillance de mise à la terre ne dépasse pas 1 minute.la durée de la défaillance de mise à la terre n'est normalement pas supérieure à 1 heure, la durée maximale ne doit pas dépasser 8 heures, la durée annuelle totale de la défaillance au sol ne doit pas dépasser 125 heures, la catégorie C inclut tous les systèmes de catégories A et B.

5Type et nom
Le type Nom Applications
Je vous en prie Conducteur en cuivre,isolé par XLPE,câble d'alimentation recouvert de PVC Pour la pose à l'intérieur,dans un tunnel ou une tranchée de câble,incapable de supporter des forces mécaniques externes.Il n'est pas permis de poser un câble à noyau unique dans un conduit magnétique.
YJLV Conducteur en aluminium,isolé par XLPE,câble d'alimentation recouvert de PVC
Le montant de la taxe Conducteur en cuivre, isolé par XLPE, câble d'alimentation enveloppé en PE
Le nom de l'entreprise Conducteur en aluminium, isolé par XLPE, câble d'alimentation enveloppé en PE
Le nombre de personnes concernées Conducteur en cuivre, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PVC Pour la pose à l'intérieur,dans un tunnel dans une tranchée de câble ou directement dans le sol,capable de supporter des forces mécaniques externes.Le câble à noyau unique ne peut pas être posé dans un conduit magnétique.
Le numéro de série: Conducteur en aluminium, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PVC
Le nombre de personnes concernées Conducteur en cuivre, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PE
Le nombre de personnes concernées Conducteur en aluminium, isolant XLPE, ruban adhésif blindé, câble d'alimentation en PE
Le numéro de série: Conducteur en cuivre, isolant par XLPE, fil d'acier blindé, câble d'alimentation en PVC Pour la pose à l'intérieur, dans des tranchées de câbles de tunnels, bien ou directement dans le sol, capable de supporter des forces mécaniques externes et une certaine force de traction.
Le nombre de personnes concernées Conducteur en aluminium, isolant par XLPE, fil d'acier blindé, câble d'alimentation en PVC
YJV33 Conducteur en cuivre, isolant XLPE, câble d'alimentation blindé en fil d'acier, enveloppé en PE
Le nombre de personnes concernées Conducteur en aluminium, isolant XLPE, fil d'acier blindé, câble d'alimentation recouvert de PE

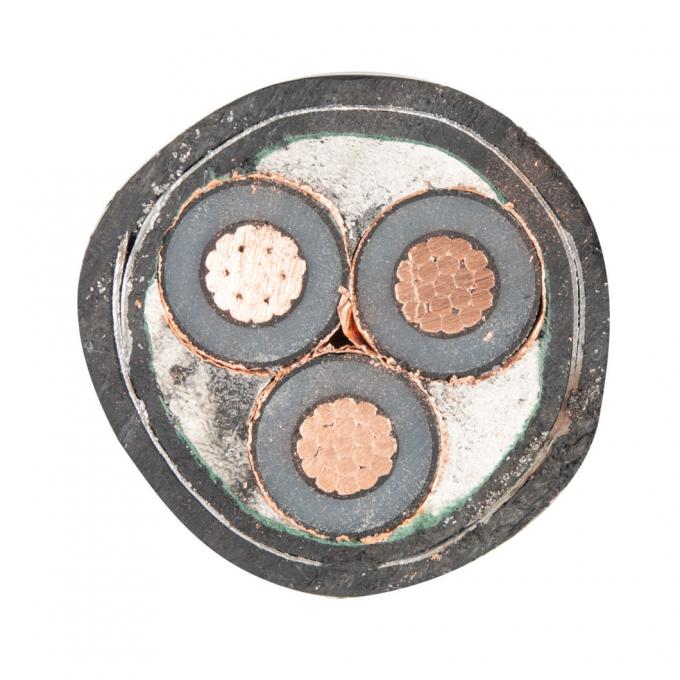

 Cable blindé à trois cœurs avec isolation XLPE.

Données de câble

Conducteur



Épaisseur d'isolation (mm)



Écran de ruban adhésif en cuivre (environ) (mm)



Pvc

épaisseur du lit (mm)



Diamètre extérieur du fil blindé (mm)



Épaisseur de la gaine (mm)



Diamètre extérieur (en mm)



Poids du câble en cuivre (kg/km)



Poids du câble à noyau en aluminium (kg/km)

Surface de la section transversale (mm2)



La structure

Diamètre extérieur (mm)

25

Ronde compacte

6.0

3.4

0.1

1.3

2.5

2.5

48.0

4175

3703

35

Ronde compacte

7.2

3.4

0.1

1.3

2.5

2.6

50.8

4733

4072

50

Ronde compacte

8.4

3.4

0.1

1.4

2.5

2.7

53.8

5491

4547

70

Ronde compacte

10.0

3.4

0.1

1.5

2.5

2.8

57.6

6446

5124

95

Ronde compacte

11.7

3.4

0.1

1.5

2.5

2.9

61.5

7530

5737

120

Ronde compacte

13.1

3.4

0.1

1.6

2.5

3.0

64.9

8628

6363

150

Ronde compacte

14.6

3.4

0.1

1.6

2.5

3.1

68.3

9794

6963

185

Ronde compacte

16.3

3.4

0.1

1.7

2.5

3.3

72.6

11326

7834

240

Ronde compacte

18.5

3.4

0.1

1.8

3.15

3.5

79.2

14268

9737

300

Ronde compacte

20.7

3.4

0.1

1.9

3.15

3.6

84.8

16641

10978

400

Ronde compacte

23.8

3.4

0.1

2.0

3.15

3.9

92.3

20362

12811

500

Ronde compacte

26.6

3.4

0.1

2.1

3.15

4.1

99.3

24203

14764
------ Notre caractéristique ------
  1. Équipement importé avec équipe technique expérimentée
L'entreprise dispose de trois usines et de 3048 employés dont 206 ingénieurs.Les lignes VCV à 500 KV de Troster Allemagne et de Maillefer Finlande, machine à franges de Pourtier France, SKET Allemagne, Caballe Espagne, ligne de production 220KV et 35KV plus unité de mesure de l'excentricité en ligne SIKORA X - RAY 8000 d'Allemagne
  1. Système de certification complet
Qifan Cable a obtenu la certification ISO 9001, ISO 14001, OHSAS 18001. L'usine a été certifiée TUV, VDE, UL, CE, SAA, BS, etc.
  1. Système de production parfait
Les produits Qifan Cable couvrent les câbles électriques LV, MV, HV et EHV, ABC, ACSR/AAC, AAAC, ACAR, OPGW, câbles sous-marins, câbles de commande, câbles d'instrumentation, câbles de construction,câble en caoutchouc soupleLe câble à incendie, le câble renouvelable, le câble solaire, le câble industriel, le câble LAN, le câble coaxial, etc.
  1. Système de service de vente parfait
Qifan Cable peut offrir le service OEM/ODM, plusieurs produits, équipe d'ingénieurs spécialisés dans la vente à l'exportation, prix raisonnable, qualité fiable, service convivial.
N2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power CableN2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power CableN2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power Cable

Type de câble:

N2xsery: Il s'agit d'un type de câble d'alimentation conforme à la norme européenne HD 620.Le "e" dans N2xsery indique qu'il a amélioré la résistance à la propagation du feu.

N2xsey: semblable à N2xsery, N2xsey est un autre type de câble d'alimentation qui répond à la norme européenne HD 620.il n'a pas la résistance accrue à la propagation du feu de N2xsery.

Les valeurs de tension:
Le câble est disponible en différentes tensions, y compris 11kV, 22kV et 33kV. Ces tensions indiquent la tension maximale à laquelle le câble peut fonctionner en toute sécurité.



Le câble isolant au polyéthylène croisé (XLPE) désigne un câble électrique dont les conducteurs sont isolés avec du matériau XLPE.Le XLPE est un polymère thermodurcissable connu pour ses excellentes propriétés électriques, ce qui en fait un choix populaire pour diverses applications dans l'industrie du transport et de la distribution d'énergie.
Matériau d'isolation: XLPE est un type de polyéthylène qui est chimiquement relié en croisement.le rendant plus robuste et plus durable que les matériaux non reliés.
Performance électrique: L'isolation XLPE offre une résistance diélectrique élevée, de faibles pertes diélectriques et une excellente résistance à l'isolation.Cela permet une transmission d'énergie efficace tout en minimisant les pertes d'énergie.
Propriétés thermiques: L'isolation XLPE peut résister à des températures de fonctionnement plus élevées que l'isolation traditionnelle en PVC (chlorure de polyvinyle).Cela rend les câbles XLPE adaptés aux applications nécessitant des températures plus élevées.
Résistance à l'environnement: L'isolation XLPE offre une bonne résistance à l'humidité, aux produits chimiques et aux contraintes environnementales, telles que les rayons UV.Cela rend les câbles XLPE adaptés aux installations intérieures et extérieures.



Tags:

Cable d'alimentation à tension moyenne XLPE,

câble d'alimentation non blindé de 24 kW,

Cable d'alimentation à tension moyenne de 11 kV

Produits semblables
Le câble extérieur blindé isolé en cuivre XLPE

Le câble extérieur blindé isolé en cuivre XLPE

Obtenez le meilleur prix
câble d'alimentation à cœur unique 15kv câble à tension moyenne Cable d'alimentation à conducteur en cuivre en aluminium

câble d'alimentation à cœur unique 15kv câble à tension moyenne Cable d'alimentation à conducteur en cuivre en aluminium

Obtenez le meilleur prix
enveloppe de câble d'alimentation UL 1072 Standard Isolation 500mcm XLPE Isolation enveloppe de PVC câble d'alimentation à tension moyenne

enveloppe de câble d'alimentation UL 1072 Standard Isolation 500mcm XLPE Isolation enveloppe de PVC câble d'alimentation à tension moyenne

Obtenez le meilleur prix
Cable d'alimentation à tension moyenne 8.7/15 (17.5) Kv Cable d'alimentation à tension moyenne 500 mm2 à noyau unique XLPE câble non blindé isolé

Cable d'alimentation à tension moyenne 8.7/15 (17.5) Kv Cable d'alimentation à tension moyenne 500 mm2 à noyau unique XLPE câble non blindé isolé

Obtenez le meilleur prix
Cable d'alimentation à tension moyenne Cable blindé isolé à noyau unique XLPE

Cable d'alimentation à tension moyenne Cable blindé isolé à noyau unique XLPE

Obtenez le meilleur prix
Cable d'alimentation à tension moyenne non blindé 3.6/6 (7.2) Kv 150 mm2 Conducteur en cuivre à noyau unique

Cable d'alimentation à tension moyenne non blindé 3.6/6 (7.2) Kv 150 mm2 Conducteur en cuivre à noyau unique

Obtenez le meilleur prix
Conducteur en cuivre à noyau unique XLPE Cable blindé isolé et câble non blindé Cable d'alimentation à tension moyenne

Conducteur en cuivre à noyau unique XLPE Cable blindé isolé et câble non blindé Cable d'alimentation à tension moyenne

Obtenez le meilleur prix
3.6/6 (7.2) Kv câble d'alimentation à tension moyenne 240 mm2 conducteur en cuivre à noyau unique XLPE isolé non blindé

3.6/6 (7.2) Kv câble d'alimentation à tension moyenne 240 mm2 conducteur en cuivre à noyau unique XLPE isolé non blindé

Obtenez le meilleur prix
5kv câble de tension moyenne à noyau unique de cuivre conducteur XLPE câble d'alimentation isolé non blindé

5kv câble de tension moyenne à noyau unique de cuivre conducteur XLPE câble d'alimentation isolé non blindé

Obtenez le meilleur prix
câble non blindé câble électrique à tension moyenne câble en aluminium xlpe câble non blindé

câble non blindé câble électrique à tension moyenne câble en aluminium xlpe câble non blindé

Obtenez le meilleur prix
6/10 (12) Kv 50 mm2 câble isolé à noyau unique en cuivre/aluminium XLPE

6/10 (12) Kv 50 mm2 câble isolé à noyau unique en cuivre/aluminium XLPE

Obtenez le meilleur prix
Fangyu(shanghai)Automation Technology Co.,Ltd
produits

Cable électrique de basse tension

cable électrique moyen de tension

câbles électriques haute tension

Le câble d'alimentation EHV

câble résistant au feu

Cable électrique sous-marin

Conducteur en aluminium

liling@shfangyu.com +8618758658199
Chambre 1702, bâtiment 4, allée 658, rue Guangfulin, district de Songjiang, Shanghai
Liens rapides
Profil d'entreprise Visite de l'usine Contrôle de la qualité nouvelles Plan du site Politique de confidentialité
Bonne qualité de la Chine Cable électrique de basse tension Fournisseur. © de Copyright 2023-2024 power-cabling.com . Tous droits réservés.
